Корпус Ф57.800.078 предназначен для монтажа и подключения различных реле и предохранителей ножевого типа в бортовых сетях автомобилей напряжением 12 В. Представляет собой универсальный монтажный блок, объединяющий посадочные места для предохранителей, реле, колодок и диагностического разъёма в едином корпусе.
Конструктивные элементы:
Места установки предохранителей типа «Норма» — Ф5.3722.004 (позиция п1)

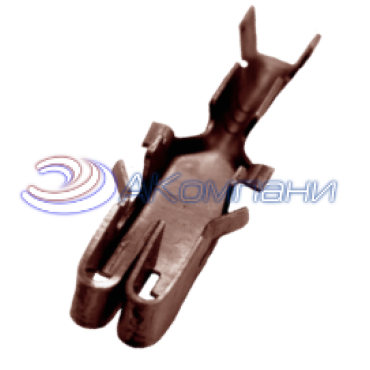

Места установки губок — Ф57.742.006 (позиция п2)

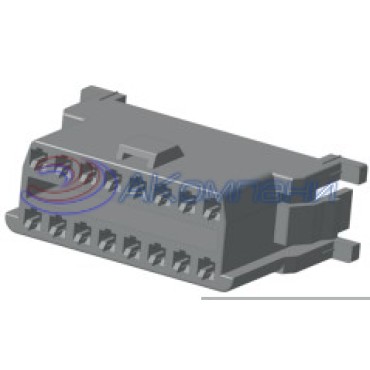

Место установки колодки диагностики — Ф57.830.093 (позиция п3)
Места установки запасных предохранителей (позиция п4)

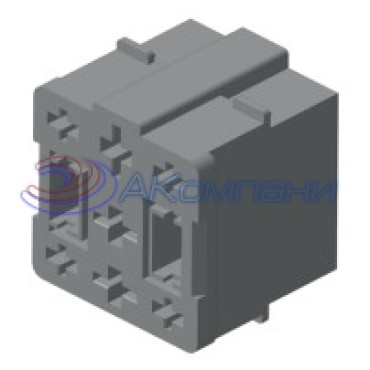

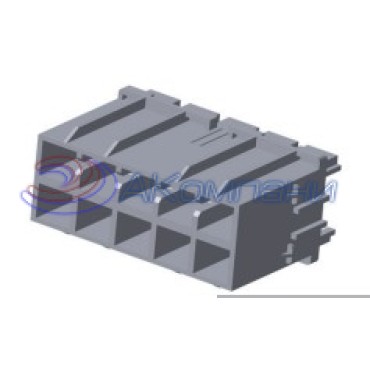

Места установки колодок предохранителей — Ф57.830.092, колодок реле — Ф57.830.094, Ф57.830.116 (позиция п5)

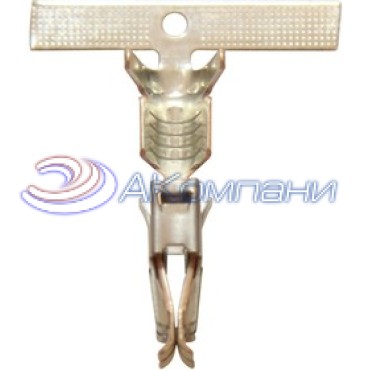

Применяемые контакты — 927824-2 фирмы AMP (Германия) (позиция п6)
Крепление — 4 отверстия ∅6,5 мм

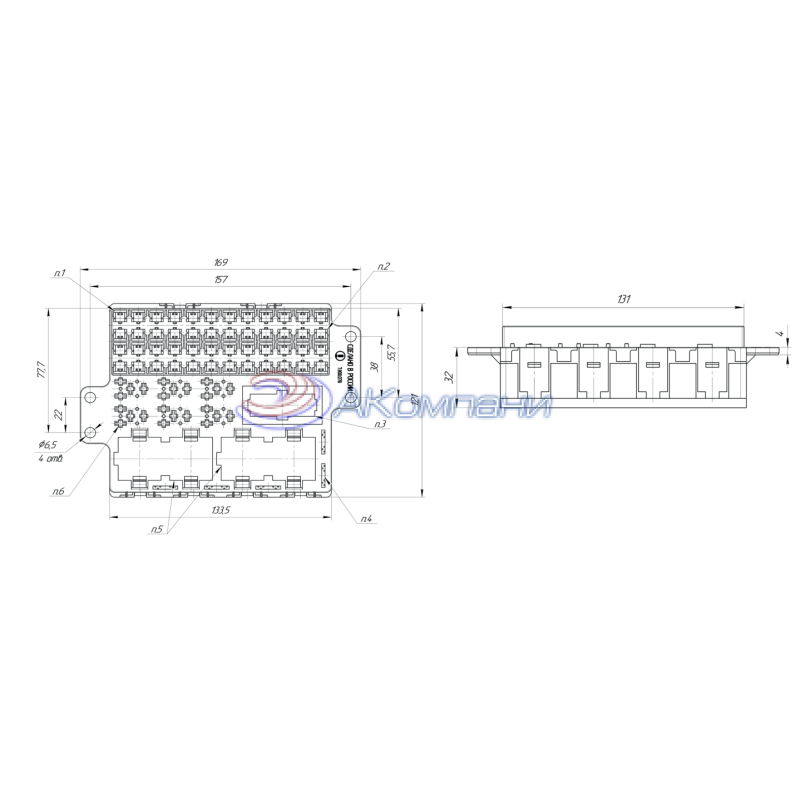

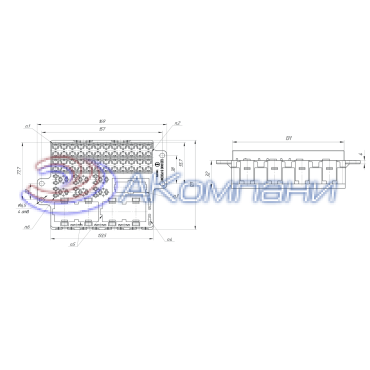

Габаритные размеры:
Длина — 169 мм (общая), 133,5 мм (монтажная часть)
Ширина — 77,7 мм
Высота — 55,7 мм (верхняя часть), 32 мм (нижняя часть)
Толщина стенки — 4 мм
Корпус Ф57.800.078 применяется в легковых и коммерческих автомобилях для организации центрального монтажного блока электрооборудования. Интегрированное место для колодки диагностики позволяет подключать диагностическое оборудование без дополнительных адаптеров. Компактная конструкция обеспечивает размещение всех основных коммутационных элементов в одном блоке, упрощая обслуживание и поиск неисправностей.
