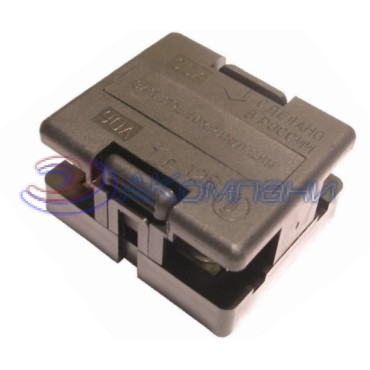

Плавкие вставки серии Ф57.710 предназначены для защиты электрических цепей автомобилей от токовых перегрузок и коротких замыканий. Устанавливаются в блоки предохранителей БПР-2, БПР-2М, БПР-4, БПР-4М и БПР-5-4. Являются неремонтируемыми изделиями и подлежат замене после срабатывания.

Вставки обеспечивают разрыв электрической цепи в регламентированных временных пределах: от 0,75 до 1800 секунд при превышении номинального тока в 1,5 раза и от 1,5 до 5 секунд при двукратном превышении. Такие время-токовые характеристики гарантируют своевременную защиту проводки и электрооборудования.

Основные технические параметры:

• Номинальное напряжение — 24 В
• Диапазон номинальных токов — от 10 до 150 А
• Рабочая температура — от −55 °C до +80 °C
• Ресурс — не менее 50 000 циклов пропускания переходного тока
• Гарантийный срок эксплуатации — 24 месяца
• Гарантийный срок хранения — 5 лет

Линейка включает девять исполнений различного номинала: 10 А (Ф57.710.008), 15 А (Ф57.710.011), 25 А (Ф57.710.010), 30 А (Ф57.710.012), 40 А (Ф57.710.000), 60 А (Ф57.710.001), 90 А (Ф57.710.002), 125 А (Ф57.710.015) и 150 А (КДПА.646474.020). Исполнения различаются толщиной плавкого элемента (от 0,82 до 6,2 мм) и конфигурацией корпуса (четыре варианта конструктивного исполнения).

Габаритные размеры едины для всех исполнений: длина — 40 мм, расстояние между центрами крепёжных отверстий — 30 мм, диаметр отверстий — 6,5 мм, ширина контактной площадки — 10,5 мм. Конфигурация плавкого перешейка зависит от номинала тока.

Вставки применяются в автомобильной и специальной технике для защиты силовых цепей — стартерных, генераторных, цепей освещения и вспомогательного оборудования.
