Установка кабельных муфт представляет собой технологический процесс соединения или оконцевания силовых кабелей с восстановлением защитных оболочек и изоляционных слоев. Качественный монтаж обеспечивает герметичность, электрическую прочность и механическую защиту соединений в кабельной линии. Правильно выполненная работа гарантирует долговечность и безопасность эксплуатации электросетей различного напряжения.

Для чего нужны кабельные муфты

Кабельные муфты являются критически важными элементами в системах электроснабжения, обеспечивающими непрерывность токопроводящих жил при соединении участков или завершении линий. Без этих конструкций невозможно создать надежную защиту мест соединений от влаги, механических воздействий и электрического пробоя. Особенно актуально их применение при прокладке кабеля большой протяженности, где требуется стыковка отдельных участков.

Основные функции, которые выполняют муфты в электрических сетях:

• Герметизация места соединения кабелей для защиты от проникновения влаги, грунтовых вод и агрессивных сред при подземной прокладке.
• Восстановление электрической изоляции в месте стыка, обеспечивающее диэлектрическую прочность на уровне основного кабеля или выше.
• Механическая защита соединенных жил от внешних воздействий, вибраций и температурных деформаций в процессе эксплуатации.
• Обеспечение возможности ремонта поврежденных участков кабельной линии без полной замены протяженных секций.
• Создание переходов между кабелями различного сечения, конструкции или материала жил при модернизации электросетей.

Применение качественных муфт существенно повышает надежность электроснабжения и упрощает обслуживание кабельных сетей в условиях эксплуатации любой сложности, от бытовых до промышленных объектов.

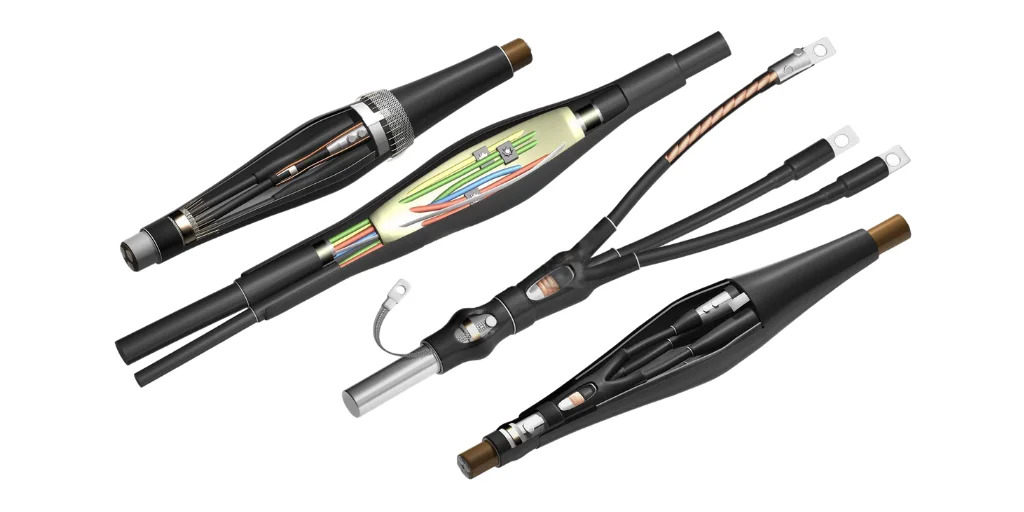

Основные виды

Классификация кабельных муфт основывается на их функциональном назначении и конструктивных особенностях. Каждый тип разработан для решения конкретных задач при монтаже и эксплуатации электрических сетей. Правильный выбор конструкции определяет надежность всей системы электроснабжения.

Соединительные

Соединительная муфта предназначена для стыковки двух участков кабеля одинакового типа и сечения в единую токопроводящую линию. Конструкция обеспечивает качественное соединение жил с последующим восстановлением всех защитных слоев — изоляции, экранов, брони и наружной оболочки. Монтаж соединительных муфт требуется при превышении стандартной длины барабана кабеля или при необходимости обхода препятствий на трассе.

Современные модели выпускаются в термоусаживаемом исполнении и варианте холодной усадки, что упрощает процесс установки без применения специального нагревательного оборудования. Соединительные конструкции применяются как для низковольтных сетей с напряжением до 1 кВ, так и для высоковольтных линий до 35 кВ и выше. Качественная соединительная муфта способна обеспечить срок службы, сопоставимый с ресурсом самого кабеля.

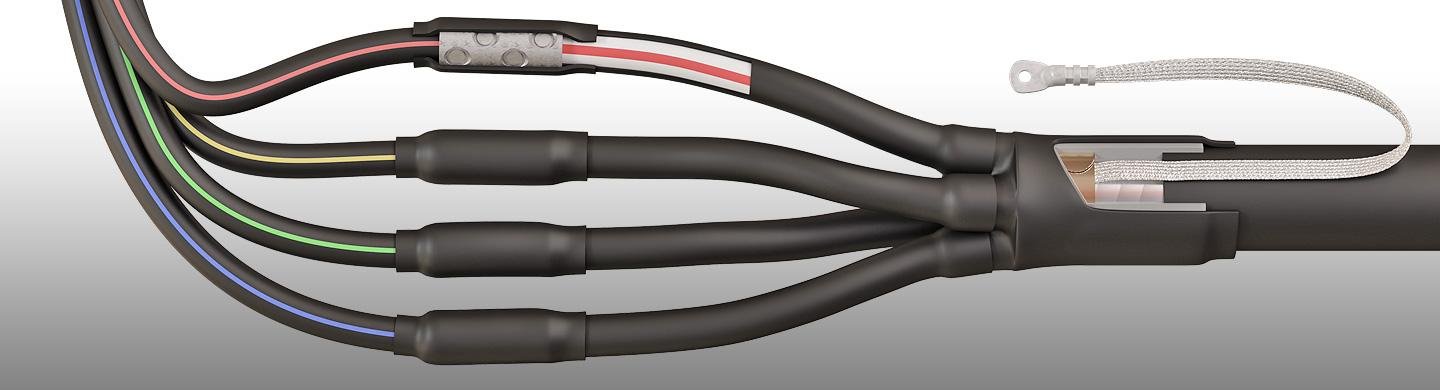

Концевые

Концевые муфты устанавливаются на торцах кабельной линии для подключения к распределительным устройствам, трансформаторам или коммутационной аппаратуре. Их основная задача — создание надежного перехода между изолированным кабелем и открытыми токоведущими шинами оборудования. Монтаж концевой муфты предотвращает проникновение влаги внутрь кабеля и обеспечивает управление электрическим полем на окончании изоляции.

Для внутренней установки применяются упрощенные варианты без усиленной герметизации, для наружного и подземного размещения — с повышенной защитой от климатических воздействий. Конструкция концевых муфт включает стресс-конусы для выравнивания напряженности электрического поля и предотвращения поверхностных разрядов. Правильная установка обеспечивает безопасную эксплуатацию оборудования и исключает пробои на концах кабеля.

Переходные

Переходные муфты используются для соединения кабелей различной конструкции, сечения или материала токопроводящих жил. Типичный случай применения — стыковка медного и алюминиевого кабелей, где требуются специальные соединители, предотвращающие электрохимическую коррозию. Такие конструкции также необходимы при переходе с бумажной изоляции на полимерную или при изменении сечения жил.

Монтаж переходных муфт требует особого внимания к совместимости материалов и правильному подбору соединительных гильз. Конструкция должна компенсировать различия в диаметрах кабелей и обеспечить герметичность при разнице в толщине защитных оболочек. Применение таких изделий позволяет модернизировать существующие сети без полной замены устаревших участков.

Как грамотно подобрать кабельную муфту

Выбор подходящей муфты начинается с изучения особенностей кабеля и условий его эксплуатации. Несоответствие характеристик изделия реальным требованиям приводит к преждевременному выходу из строя и аварийным ситуациям. Технически грамотный подбор учитывает множество факторов, влияющих на долговечность соединения.

Критерии выбора кабельной муфты для надежной эксплуатации:

• Номинальное напряжение изделия должно соответствовать или превышать рабочее напряжение кабельной линии с учетом возможных перенапряжений в сети.
• Сечение и количество жил кабеля определяют габариты и конструктивное исполнение муфты, включая размеры соединительных гильз и изоляционных элементов.
• Тип изоляции кабеля требует применения совместимых материалов муфты — для бумажной изоляции используются составы на битумной основе, для полимерной — эластомеры.
• Условия эксплуатации влияют на класс герметичности — для подземной прокладки необходима полная влагозащита, для внутренней установки достаточна базовая конструкция.
• Наличие брони и экранов в конструкции кабеля требует муфты с возможностью их восстановления и заземления для обеспечения электромагнитной совместимости.

Дополнительно учитывается диапазон рабочих температур, стойкость к ультрафиолету при наружной установке и возможность монтажа в стесненных условиях кабельных колодцев или каналов. Правильный подбор обеспечивает долгосрочную безаварийную работу соединения.

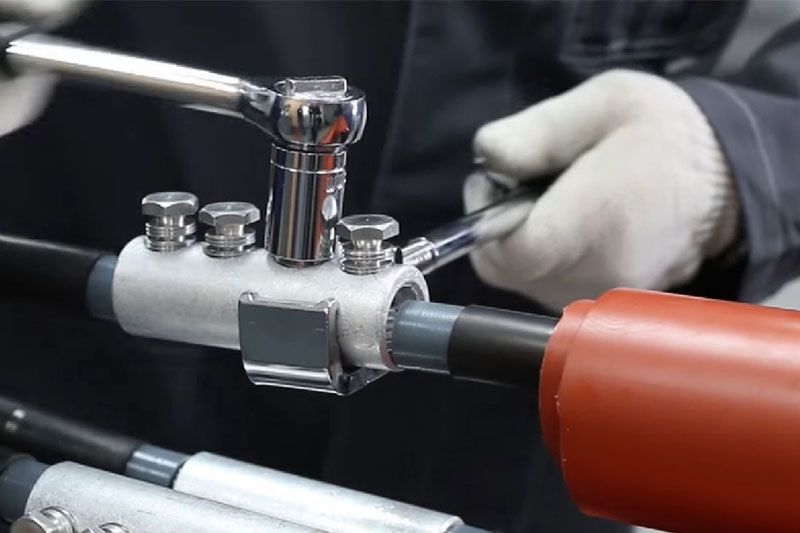

Монтаж кабельных муфт

Установка муфт на силовые кабели представляет собой ответственный технологический процесс, требующий строгого соблюдения инструкций производителя. Качество монтажа напрямую влияет на надежность электроснабжения и безопасность эксплуатации. Работы выполняются квалифицированным персоналом с применением специализированного инструмента и материалов.

Перед началом работ необходимо обесточить кабельную линию, проверить отсутствие напряжения и установить заземление. Место установки очищается от загрязнений, обеспечивается достаточное пространство для манипуляций с кабелем. Подготовка включает проверку комплектности муфты на кабель и всех расходных материалов согласно монтажной схеме.

Этапы установки и рекомендации

Технология монтажа соединительной муфты состоит из последовательных операций, каждая из которых критична для конечного результата. Нарушение порядка действий или небрежное выполнение отдельных этапов приводит к снижению надежности соединения. Опытные монтажники строго следуют регламенту производителя и применяют проверенные практические приемы.

Последовательность выполнения монтажных работ включает следующие операции:

• Разделка кабеля производится ступенчато с соблюдением размеров согласно монтажной схеме, при этом каждый слой снимается на определенную длину без повреждения нижележащих.
• Зачистка изоляции жил выполняется на требуемую глубину с использованием специального инструмента, исключающего надрезы и задиры на поверхности проводника.
• Соединение жил осуществляется опрессовкой в гильзах или сваркой с обязательным контролем качества контакта и отсутствия механических повреждений токопроводящих элементов.
• Восстановление изоляции кабеля производится наложением изолирующих лент или установкой термоусаживаемых элементов с соблюдением технологии нагрева и выдержки.
• Монтаж корпуса муфты завершается герметизацией вводов кабеля специальными мастиками или термоусаживаемыми манжетами с проверкой плотности прилегания.

После завершения монтажа муфты обязательно проводится измерение сопротивления изоляции мегаомметром соответствующего напряжения. Результаты должны соответствовать нормативным значениям для данного класса напряжения. Место установки маркируется с указанием даты монтажа и ответственного исполнителя.

Обслуживание кабельных муфт

Регулярное техническое обслуживание установленных муфт обеспечивает своевременное выявление дефектов и предотвращение аварийных ситуаций. Периодичность осмотров определяется условиями эксплуатации и классом напряжения кабельной линии. Профилактические мероприятия значительно продлевают срок службы соединений и снижают риск внезапных отказов.

Программа технического обслуживания силовых кабелей с муфтами включает комплекс мероприятий:

• Визуальный осмотр корпуса на предмет трещин, отслоений, следов увлажнения и механических повреждений проводится ежеквартально для ответственных линий.
• Тепловизионное обследование под нагрузкой позволяет выявить локальные перегревы, свидетельствующие о нарушении контакта или увлажнении изоляции.
• Измерение сопротивления изоляции выполняется ежегодно мегаомметром на напряжение, соответствующее классу кабельной линии, с фиксацией динамики изменения показателей.
• Проверка состояния заземляющих соединений экранов и брони обеспечивает электробезопасность и правильную работу защит при однофазных замыканиях.
• Ремонт кабельных муфт при обнаружении дефектов производится незамедлительно с применением оригинальных материалов и соблюдением технологии производителя.

Результаты всех проверок заносятся в журнал технического обслуживания с указанием измеренных параметров и выявленных отклонений. При критическом ухудшении показателей принимается решение о замене муфты или участка кабеля. Своевременное обслуживание предотвращает развитие дефектов и обеспечивает надежную работу электросети на протяжении всего срока эксплуатации.
