Сопротивление высоковольтных проводов — ключевой параметр, от которого зависит стабильность искрообразования и корректная работа мотора. В этой статье мы разберём назначение диагностики бронепроводов, допустимые значения омического сопротивления для разных марок авто, а также факторы, влияющие на сопротивление высоковольтного провода. Отдельно рассмотрим методику измерения с помощью мультиметра.

Для чего нужно проверять высоковольтные провода

Бронепровода передают импульс высокого напряжения от катушки зажигания к свечам. Любое отклонение в их параметрах приводит к потере мощности искры и нарушению воспламенения топливовоздушной смеси. Регулярная диагностика помогает выявить скрытые дефекты до появления серьезных проблем с силовым агрегатом.

Когда изоляция изнашивается, возникает утечка тока через микротрещины наружной оболочки. Энергия рассеивается, не достигая электродов, что провоцирует пропуски зажигания и неравномерную работу цилиндров. Владелец замечает плавающие обороты холостого хода, рывки при разгоне, увеличенный расход топлива. Подобные симптомы характерны для многих неисправностей системы зажигания, поэтому точная локализация проблемы без измерений затруднительна.

Ещё одна причина проверки высоковольтных проводов — контроль состояния после длительной эксплуатации. Производители рекомендуют менять комплект каждые 50–80 тысяч километров пробега, однако реальный ресурс зависит от условий использования автомобиля. Вибрации, перепады температур, воздействие масла и технических жидкостей ускоряют старение материалов. Своевременная диагностика экономит средства, позволяя заменить только изношенные элементы, а не весь набор целиком.

Каким должно быть сопротивление бронепровода

Номинальные значения варьируются в зависимости от конструкции токопроводящей жилы и длины изделия. Провода с нулевым сопротивлением практически не встречаются на современных автомобилях — они создают сильные электромагнитные помехи, нарушающие работу электронных блоков управления. Сегодня применяются изделия с распределенным омическим сопротивлением, которое гасит высокочастотные наводки.

Для большинства легковых машин нормой считается диапазон от 3,5 до 10 кОм. Конкретная величина определяется длиной участка и типом сердечника. Производители указывают допуски в технической документации, поэтому перед покупкой нового комплекта рекомендуется свериться с требованиями завода-изготовителя.

Ниже представлена таблица ориентировочных значений для распространённых марок.

Отклонение выше верхней границы указывает на повреждение токопроводящего слоя или окисление контактов. Слишком низкое значение свидетельствует о нарушении целостности помехоподавляющего элемента. Оба варианта требуют замены детали, поскольку восстановить первоначальные характеристики невозможно.

От чего зависит сопротивление

Электрическое сопротивление высоковольтных проводов зажигания формируется совокупностью конструктивных и эксплуатационных факторов. Понимание этих зависимостей помогает правильно интерпретировать результаты измерений и выбирать качественные запасные части:

• Материал токопроводящего сердечника. В бюджетных изделиях используется графитовая нить, обладающая высоким удельным сопротивлением. Премиальные варианты оснащаются стекловолоконной основой с напылением из ферромагнитных сплавов, что обеспечивает стабильность параметров при нагреве. Медные жилы без помехоподавляющего покрытия встречаются только на раритетной технике с контактной системой зажигания.

• Геометрические размеры. Чем длиннее участок от катушки до свечи, тем выше суммарное сопротивление. На многоцилиндровых моторах разные провода имеют разную длину, поэтому их номинальные характеристики отличаются. При замене важно соблюдать соответствие каждого элемента своему цилиндру.

• Состояние контактных наконечников. Окисление или коррозия металлических колпачков увеличивает переходное сопротивление в местах соединения. Иногда достаточно очистить контакты, чтобы восстановить нормальную работу. Однако при глубоком повреждении требуется полная замена изделия. Также на итоговую величину влияет температура окружающей среды — при нагреве графитовые сердечники увеличивают сопротивление, а металлические, наоборот, снижают.

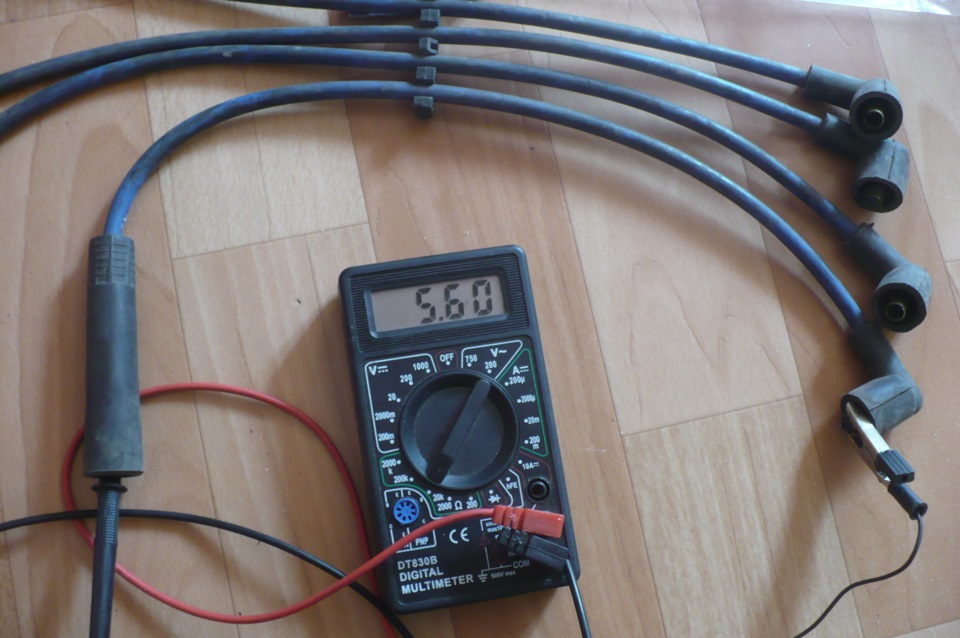

Как измерить сопротивление бронепровода

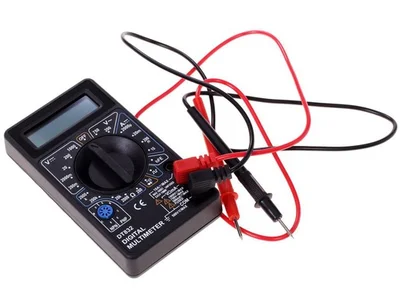

Процедура диагностики высоковольтного провода не требует специального оборудования — достаточно цифрового мультиметра с пределом измерения до 20–200 кОм. Перед началом работы необходимо заглушить двигатель и дождаться остывания подкапотного пространства, чтобы исключить риск ожога и получить корректные показания.

Прежде всего, переведите измерительный прибор в режим омметра, выбрав соответствующую шкалу. Далее отсоедините каждый провод, последовательно извлекая колпачки из гнёзд катушки и свечей. Важно запомнить порядок подключения, чтобы не перепутать цилиндры при обратной сборке.

Основные этапы проверки выглядят следующим образом.

• Один конец щупа мультиметра приложите к центральному контакту первого наконечника.

• Второй щуп подсоедините к противоположному концу того же изделия.

• Зафиксируйте показания дисплея и сравните их с паспортными данными.

• Повторите процедуру для остальных элементов комплекта.

• Запишите результаты измерений каждого участка.

После завершения тестирования проанализируйте полученные цифры. Если в проводе есть внутренний обрыв, мультиметр покажет бесконечность или значение, многократно превышающее норму. Значительный разброс между соседними элементами также указывает на неисправность, даже когда абсолютные величины укладываются в допуск.

Существует альтернативный способ экспресс-диагностики без снятия деталей с автомобиля. Запустите мотор в тёмное время суток или в затемнённом гараже и осмотрите подкапотное пространство. Если изоляция повреждена, вы увидите характерное голубоватое свечение в местах пробоя. Однако этот метод выявляет только грубые дефекты и не заменяет полноценного измерения омических характеристик этих проводов мультиметром. По концам провода можно визуально оценить состояние контактов — наличие зелёного или белого налёта говорит об окислении, требующем очистки или замены.

Регулярная проверка бронепроводов занимает не более пятнадцати минут, но позволяет предотвратить внезапный отказ системы зажигания и сохранить стабильность при работе двигателя.
