Надёжное электрическое соединение — основа безопасной эксплуатации любой системы. Опрессовка кабельных наконечников представляет собой механический способ соединения жил с контактными элементами путём деформации металла под давлением. Данная технология обеспечивает качественное соединение на протяжении всего срока службы электроустановки и широко применяется как в бытовых условиях, так и на промышленных объектах. В статье мы разберемся для чего нужна опрессовка наконечников, как правильно их обжимать и с помощью чего, а так же разберем типовые ошибки.

Для чего нужен обжим наконечников

Прямое подключение многожильных проводов к клеммам автоматов или розеток со временем приводит к ослаблению контакта. Отдельные жилы расходятся, площадь прилегания уменьшается, а переходное сопротивление растёт. Это вызывает нагрев, оплавление изоляции и создаёт предпосылки для возгорания. Грамотная опрессовка наконечников устраняет эти риски, формируя монолитную контактную зону с равномерным распределением тока по всему сечению.

Применение наконечников решает следующие задачи:

• Предотвращение выдавливания жил из-под винтовых зажимов при затягивании.
• Защита тонких проволок от механических повреждений и окисления.
• Исключение короткого замыкания вследствие случайного контакта оголённых участков.
• Упрощение монтажа и демонтажа при обслуживании оборудования.
• Обеспечение стабильной работы при вибрационных и температурных нагрузках.

Качественное соединение проводов гарантирует длительную эксплуатацию без необходимости периодической подтяжки контактов. Особенно это актуально в распределительных щитах, где доступ к клеммам ограничен, а последствия перегрева могут быть критичными.

Виды кабельных наконечников

Рынок предлагает широкий ассортимент изделий для различных условий эксплуатации. Выбор конкретного типа клеммы зависит от материала жилы, способа подключения и требований к герметичности. Для алюминиевых и медных проводников используются разные модели, поскольку эти металлы имеют различные коэффициенты теплового расширения и склонность к окислению.

Основные разновидности наконечников проводов:

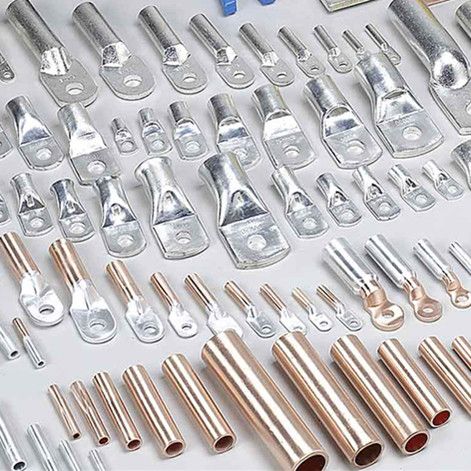

• Штыревые втулочные (НШВИ) — предназначены для оконцевания гибких жил перед подключением к винтовым и пружинным клеммам.
• Кольцевые (ТМЛ, ТА) — применяются для болтового крепления к шинам и контактным площадкам.
• Вилочные — обеспечивают быстрое подключение без полного откручивания крепежа.
• Штифтовые — используются в специализированных разъёмах промышленного оборудования.
• Изолированные клеммы — имеют пластиковую манжету для дополнительной защиты от случайного касания.

Отдельную категорию составляют гильзы для соединения двух отрезков кабеля встык. Опрессовка наконечников и гильз выполняется по схожей технологии, однако гильзы обжимаются с двух сторон. Для герметизации места соединения применяют термоусадочные трубки, которые защищают контакт от влаги и механических воздействий.

Как правильно подобрать наконечник?

Грамотный подбор наконечника определяет надёжность всего узла. Слишком большой размер наконечника приведёт к неплотному обжиму и повышенному сопротивлению, а маленький просто не налезет на жилу. Необходимо учитывать не только номинальное сечение провода, но и класс гибкости, от которого зависит фактическое количество проволок в пучке.

Параметры, которые нужно учитывать при выборе:

• Сечение провода в квадратных миллиметрах — должно соответствовать маркировке изделия.
• Внутренний диаметр втулки — проверяется измерением или сопоставлением с таблицей производителя.
• Материал жилы — медные и алюминиевые изделия не взаимозаменяемы.
• Длина трубчатой части наконечника — должна обеспечивать полное погружение зачищенного участка.
• Диаметр крепёжного отверстия — подбирается под используемый болт или шпильку.

Проводники с высоким классом гибкости содержат большее число тонких проволок, поэтому их внешний диаметр при одинаковом сечении может отличаться. Перед покупкой рекомендуется измерить фактические габариты жилы штангенциркулем и сверить с каталожными данными.

Какой инструмент используется для опрессовки?

Для выполнения работ применяются специализированные пресс-клещи, конструкция которых рассчитана на создание равномерного давления по всей контактной зоне. Инструмент для опрессовки различается по типу привода, диапазону обрабатываемых сечений и форме матриц. Правильный выбор напрямую влияет на качество готового контакта.

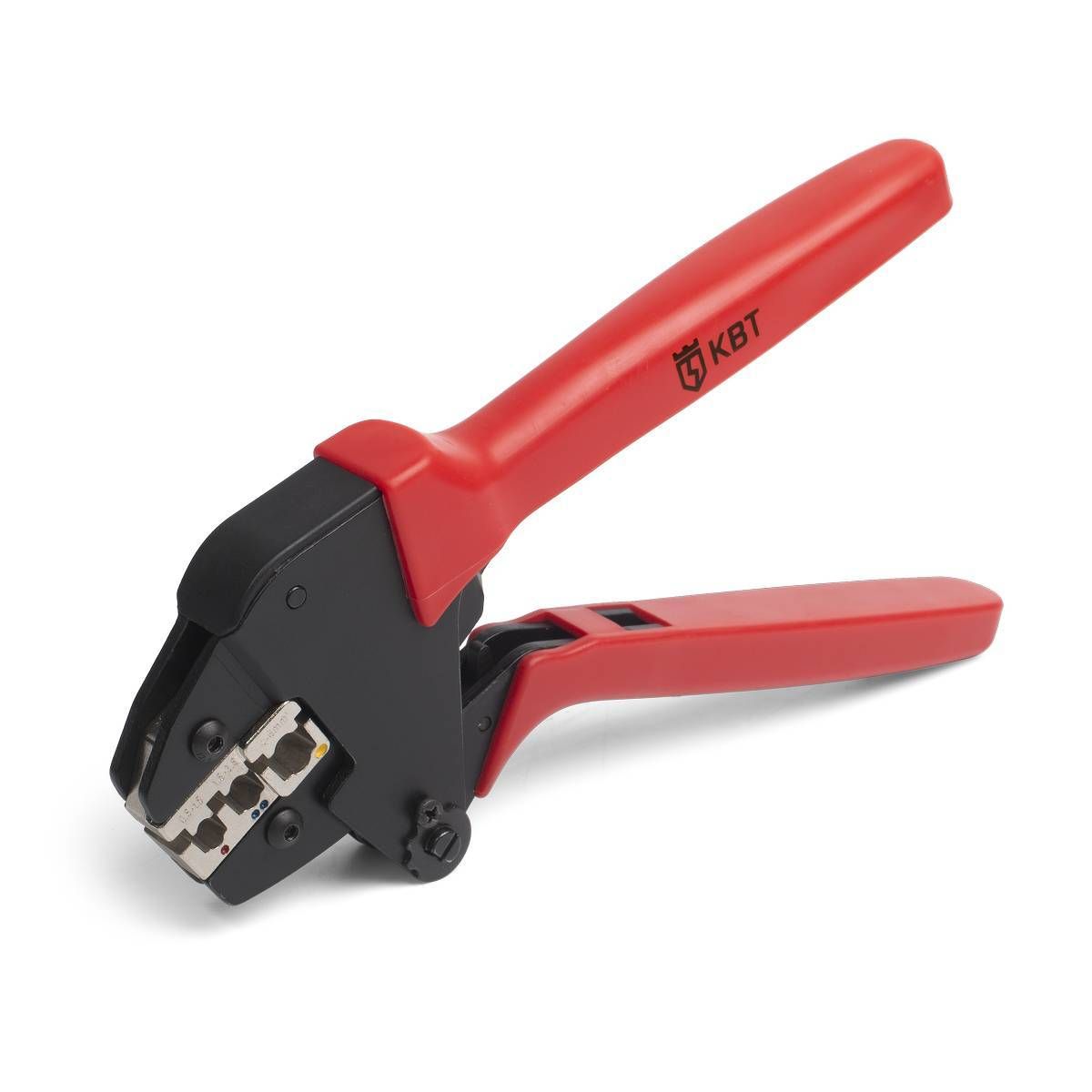

Ручной инструмент подходит для работы с проводниками малого и среднего сечения — до 10–16 мм². Клещи для обжима этого класса имеют храповый механизм, который не позволяет разжать губки до завершения цикла. Это исключает недожим и гарантирует стабильный результат независимо от навыков оператора. Профессиональный инструмент оснащается сменными матрицами под разные типоразмеры, что расширяет область применения.

При работе с силовыми линиями сечением свыше 25 мм² мускульного усилия недостаточно. Здесь используется гидравлический пресс ручного типа, развивающий давление в несколько тонн. Такие устройства комплектуются набором сменных пуансонов и позволяют обрабатывать медные кабели сечением до 240 мм² и более.

Качественные пресс-клещи для обжима изолированных и неизолированных наконечников имеют регулировку глубины обжима и эргономичные рукоятки с нескользящим покрытием. При выборе стоит обратить внимание на материал губок: закалённая сталь служит значительно дольше, чем штампованный металл без термообработки.

Подготовительные работы с кабелем

Опрессовка проводов начинается с подготовки концов к монтажу. От тщательности выполнения этого этапа зависит итоговая прочность и электропроводность контакта. Спешка и небрежность приводят к браку, который невозможно исправить без замены наконечника.

Рекомендации по подготовке:

1. Определение необходимой длины зачистки — она должна равняться глубине трубчатой части наконечника.
2. Снятие изоляции специальным стриппером без повреждения жил.
3. Осмотр проволок на предмет надрезов, окисления или загрязнений.
4. Скручивание многожильного пучка для компактности и удобства введения.
5. Надевание термоусадки до установки наконечника, если требуется изоляция.

Зачищенный участок не должен выступать за пределы втулки, но и не может быть слишком коротким. В первом случае оголённый металл останется незащищённым, во втором — уменьшится площадь контакта. Оптимально, когда торец жилы находится вровень с краем трубки или утоплен на 1–2 мм.

Как обжать втулочный наконечник

Втулочные наконечники (НШВИ) наиболее распространены при сборке щитового оборудования. Они превращают пучок тонких проволок в единый штырь, пригодный для зажима в клеммах. Процесс не требует специальной квалификации, однако соблюдение технологии обязательно.

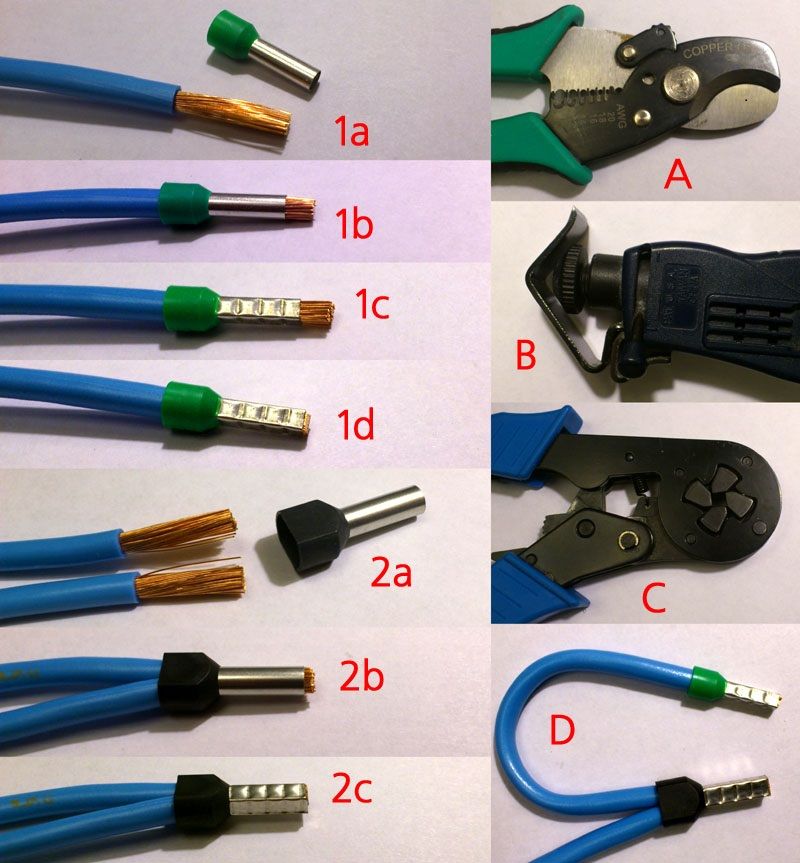

После подготовки жилы наконечник надевается до упора манжеты в срез изоляции. Затем конструкция помещается в соответствующее гнездо клещей — оно выбирается по цветовой маркировке или указанному сечению. Рукоятки сжимаются до щелчка храпового механизма, после чего губки автоматически раскрываются.

Готовый обжим проверяется визуально и на вытягивание. Деформированная втулка должна иметь характерный профиль — квадратный или трапециевидный в зависимости от формы матрицы. Проволоки не должны выскальзывать при умеренном усилии. Если наконечник прокручивается или снимается — операцию придётся повторить с новым изделием.

Существуют также двойные втулки НШВИ-2, позволяющие объединить два проводника в одном наконечнике. Это удобно при необходимости создать ответвление без дополнительных клемм. Технология работы с ними аналогична, но важно следить за равномерным распределением жил внутри гильзы.

Чем ещё можно сделать обжим

При отсутствии специализированных клещей иногда прибегают к подручным средствам. Наиболее распространённый вариант — использование плоскогубцев или бокорезов. Теоретически ими можно сдавить тонкостенную втулку, однако результат будет непредсказуемым. Усилие распределяется неравномерно, часть проволок остаётся необжатой, а контакт получается ненадёжным.

Другой способ — обжим молотком на твёрдой поверхности. Наконечник укладывается на наковальню или металлическую плиту и расплющивается ударами. Метод крайне груб: высока вероятность повредить изоляцию, расколоть пластиковую манжету или деформировать контактную часть наконечника до непригодного состояния.

Винтовой зажим в тисках даёт более контролируемое давление, но профиль обжима всё равно далёк от оптимального. Все перечисленные методы допустимы лишь как временное решение в аварийной ситуации. Для ответственных соединений настоятельно рекомендуется приобрести пресс-клещи — их стоимость несопоставима с возможным ущербом от некачественного контакта.

Основные ошибки при опрессовке клеммы

Даже при наличии правильного инструмента результат может оказаться неудовлетворительным из-за нарушения технологии. Рекомендации по опрессовке составлены на основе типичных ошибок, которые совершают как новички, так и опытные электрики в условиях спешки.

Распространённые нарушения, снижающие надёжность контакта:

• Несоответствие типоразмера — наконечник болтается на жиле или надевается с чрезмерным усилием.
• Неполная зачистка — изоляция попадает внутрь втулки и препятствует контакту.
• Чрезмерное снятие оболочки — оголённый участок выступает за пределы манжеты.
• Использование неподходящей матрицы — профиль обжима не соответствует конструкции изделия.
• Повторное применение снятого наконечника — деформированный металл не обеспечивает плотного прилегания.

Нередко встречается попытка соединить алюминий с медью напрямую, без специальных переходных элементов. Такой контакт быстро окисляется и теряет проводимость. Для подобных случаев выпускаются биметаллические гильзы, которые исключают прямой контакт разнородных металлов. Соблюдение простых правил позволяет получить надёжное соединение с первой попытки и избежать проблем при дальнейшей эксплуатации электроустановки.
