DIN-рейки: полное руководство по выбору и применению в электротехнике

Введение в DIN-рейки

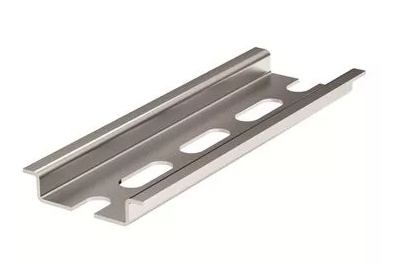

DIN-рейки представляют собой стандартизированные металлические профили, которые улучшили процесс монтажа электрооборудования. Разработанные в соответствии с немецким промышленным стандартом DIN EN 60715, эти монтажные рейки стали неотъемлемой частью современных электроустановок.

Технические характеристики и стандарты

Современные DIN-рейки производятся согласно строгим техническим требованиям:

  • Материал: оцинкованная сталь (толщина 1-1.5 мм) или алюминий

  • Ширина профиля: 15 мм (TH15), 32 мм (TH32), 35 мм (TH35)

  • Длина: от 75 мм до 2000 мм

  • Рабочая температура: от -60°C до +150°C

  • Грузоподъемность: до 50 кг на метр (для TH35)

Подробная классификация DIN-реек

1. Ω-образная рейка (TH35)

Применение:

  • Распределительные щиты

  • Промышленные шкафы управления

  • Бытовые электрощитки

Особенности:

  • Наиболее универсальный тип

  • Совместима с 95% модульного оборудования

  • Допускает установку/демонтаж без инструментов

2. G-образная рейка (TH32)

Применение:

  • Телекоммуникационные шкафы

  • Промышленные контроллеры

  • Специализированное релейное оборудование

Особенности:

  • Более узкий профиль

  • Усиленная конструкция

  • Требует специальных креплений

3. С-образная рейка (TH15)

Применение:

  • Компактные датчики

  • Миниатюрные реле

  • Электронные модули управления

Особенности:

  • Для малогабаритного оборудования

  • Ограниченная нагрузочная способность

  • Требует точного позиционирования

Расширенные сферы применения

Помимо традиционного использования в электрощитах, DIN-рейки нашли применение в:

  1. Промышленной автоматизации:

    • Монтаж ПЛК

    • Установка частотных преобразователей

    • Крепление систем мониторинга

  2. Телекоммуникациях:

    • Монтаж сетевого оборудования

    • Установка серверных компонентов

    • Организация патч-панелей

  3. Строительстве:

    • Умные дома

    • Системы безопасности

    • Домовая автоматика

Профессиональные советы по монтажу

  1. Подготовка основания:

    • Обеспечьте ровную поверхность

    • Используйте антивибрационные прокладки

    • Учитывайте тепловое расширение

  2. Крепежные элементы:

    • Стандартные крепления через 200-250 мм

    • Для вибрационных нагрузок - через 150 мм

    • Используйте специализированные концевики

  3. Распределение нагрузки:

    • Тяжелое оборудование - ближе к креплениям

    • Оптимальная нагрузка - не более 70% от максимальной

    • Для длинных реек используйте промежуточные опоры

Инновационные решения

Современные производители предлагают усовершенствованные варианты:

  • Антикоррозийные покрытия (для агрессивных сред)

  • Изолированные рейки (для повышенной безопасности)

  • Гибкие профили (для нестандартных монтажей)

  • Комбинированные системы (с интегрированными шинами)

Как выбрать оптимальное решение?

При выборе учитывайте 5 ключевых факторов:

  1. Тип оборудования:

    • Мощность и габариты

    • Способ крепления

    • Тепловыделение

  2. Условия эксплуатации:

    • Температурный режим

    • Влажность

    • Вибрации

  3. Перспективы расширения:

    • Запас по длине (рекомендуется +20%)

    • Возможность добавления профилей

    • Доступность аксессуаров

  4. Безопасность:

    • Электроизоляционные свойства

    • Огнестойкость

    • Защита от случайного касания

  5. Экономическая эффективность:

    • Соотношение цена/качество

    • Срок службы

    • Удобство обслуживания

Где приобрести профессиональные решения?

Интернет-магазин «Акомпани» предлагает комплексные решения для профессионального монтажа:

Наш ассортимент включает:

  • Полную линейку DIN-реек всех типов

  • Специализированные аксессуары (крепления, концевики, соединители)

  • Комплектующие для промышленного монтажа

  • Профессиональный инструмент для работы с рейками

Преимущества выбора «Акомпани»:

  1. Экспертные консультации по подбору

  2. Гарантия качества на всю продукцию

  3. Гибкие условия поставки

  4. Техническая поддержка после покупки

  5. Возможность комплектных поставок

Для профессионалов мы предлагаем:

  • Оптовые партии с индивидуальными условиями

  • Техническую документацию и сертификаты

    Заключение

DIN-рейки - это не просто монтажный профиль, а основа современной электротехнической инфраструктуры. Правильный выбор и профессиональный монтаж DIN-реек обеспечивают:

  • Надежность электроустановки

  • Безопасность эксплуатации

  • Простота обслуживания

  • Возможность модернизации

В «Акомпани» вы найдете не только качественные DIN-рейки, но и полный комплекс решений для профессионального электромонтажа. Наши специалисты помогут подобрать оптимальное решение для задач любой сложности - от бытового электрощита до промышленной автоматизации.
