Автомобильная гофрированная труба — защитная оболочка для электропроводки в легковых и грузовых автомобилях, автобусах, спецтехнике и мотоциклах. Гофра для проводов автомобильная предотвращает перетирание жгутов о кузов, защищает кабели от влаги, бензина, масел и перепадов температур. Без неё проводка в моторном отсеке и дверных проёмах изнашивается за 2–3 сезона, а с гофрой служит весь срок эксплуатации автомобиля.

Разберёмся какие виды автомобильной гофры существуют, чем отличается разрезная от неразрезной, когда нужен тип Е, а когда тип В, и как подобрать диаметр под конкретный жгут проводов.

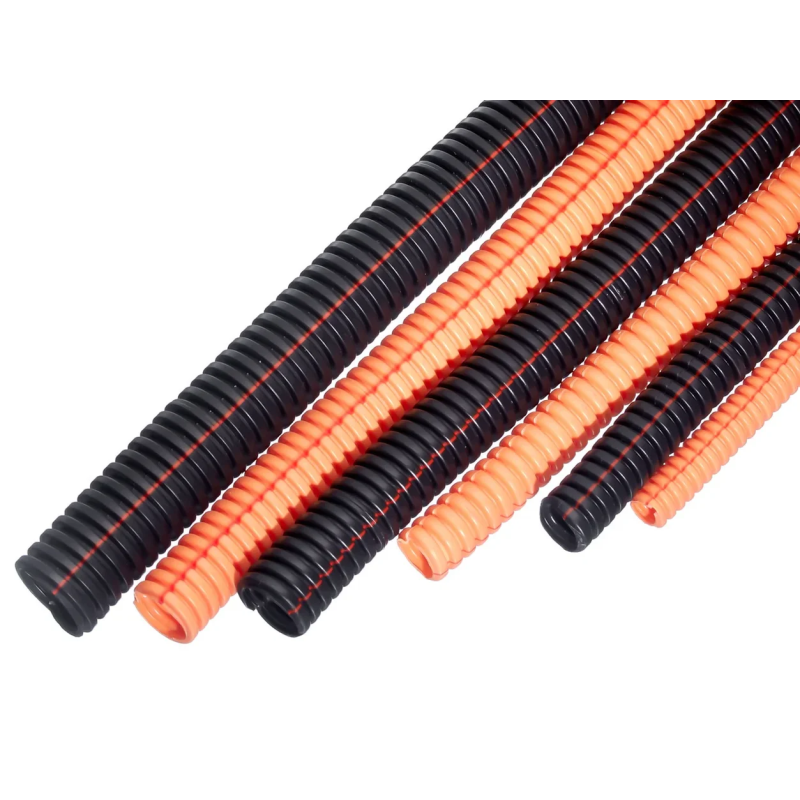

Разрезная и неразрезная гофра — в чём разница

Это первое, с чем нужно определиться при выборе. Труба автомобильная гофрированная выпускается в двух исполнениях, и у каждого — своё назначение.

Разрезная гофра имеет продольный разрез по всей длине. Благодаря этому её можно надеть на уже смонтированный жгут проводов, не разбирая разъёмы. После монтажа разрез закрывается за счёт упругости материала и надёжно фиксирует кабель внутри. Это основной вариант для ремонта и дооснащения — когда проводка уже проложена, а защиту нужно добавить.

Неразрезная гофра — цельная труба без разреза. Провода протягиваются внутрь при сборке жгута. Обеспечивает более высокую степень защиты (IP) от пыли и влаги, но требует монтажа до установки разъёмов. Используется на конвейерах автопроизводителей и при полной замене проводки.

Как выбрать: для ремонта и тюнинга — разрезная. Для сборки нового жгута с нуля — неразрезная.

Тип Е и тип В — классы горючести

Второй ключевой параметр — класс горения. Гофра автомобильная из полипропилена (ПП) выпускается в двух классах:

Тип Е (горючая) — стандартный полипропилен. Дешевле, подходит для большинства задач: защита проводки в салоне, багажнике, под обшивкой. Не поддерживает горение при отсутствии источника огня, но и не является самозатухающей.

Тип В (негорючая, самозатухающая) — модифицированный полипропилен, который не распространяет горение. При коротком замыкании гофра не позволит огню перейти на соседние жгуты. Обязательна для применения вблизи топливных магистралей, в моторном отсеке и везде, где есть повышенный риск возгорания.

Как выбрать: для моторного отсека и зон рядом с топливной системой — только тип В. Для салона и багажника — тип Е достаточен, тип В — с запасом по безопасности.

Таблица сравнения типов автомобильной гофры

Материал: полипропилен или полиамид

Труба автомобильная гофрированная ПП (полипропиленовая) — стандартный и самый распространённый вариант. Лёгкая, эластичная, недорогая. Подходит для 90% задач в автомобиле. Выпускается как разрезная, так и неразрезная, в обоих классах горючести (Е и В). Рабочий диапазон температур — от −40 до +120 °С.

Полиамидная гофра (PA6) — усиленный вариант для тяжёлых условий. Ключевые отличия от полипропилена:

• Рабочая температура до +150 °С (ПП — до +120 °С)
• Морозостойкость до −50 °С
• Высокая стойкость к маслам, бензину и дизтопливу
• Ударопрочность и износостойкость значительно выше
• Класс горения V2 (не поддерживает горение)
• Стоит в 2–3 раза дороже полипропиленовой

Как выбрать: полиамид нужен там, где ПП не справляется — вблизи выхлопной системы, в промышленной технике, в условиях постоянного контакта с ГСМ. Для стандартной автопроводки полипропилен тип В — оптимальный выбор по соотношению цены и защиты.

Как подобрать диаметр гофры

Гофра автомобильная выпускается с внутренним диаметром от 4,6 мм до 42 мм и более. Размер подбирается по диаметру жгута проводов: гофра должна свободно вмещать жгут с запасом примерно 20–30% к диаметру жгута.

Совет: если сомневаетесь между двумя размерами — берите больший. Протягивать жгут через тесную гофру сложно, а запас по диаметру не ухудшает защиту.

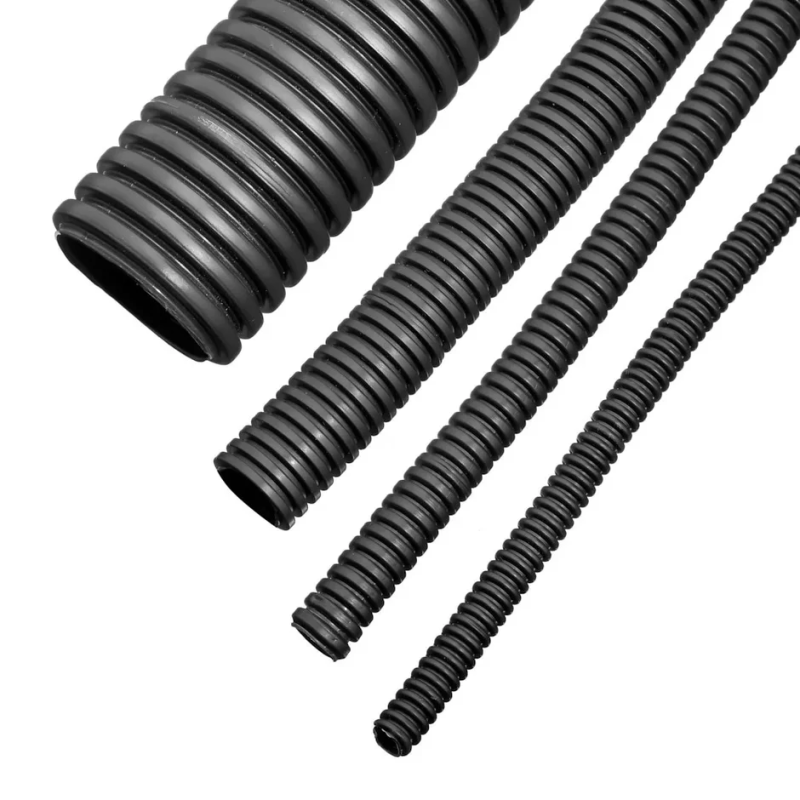

Таблица размеров автомобильной гофры DKC

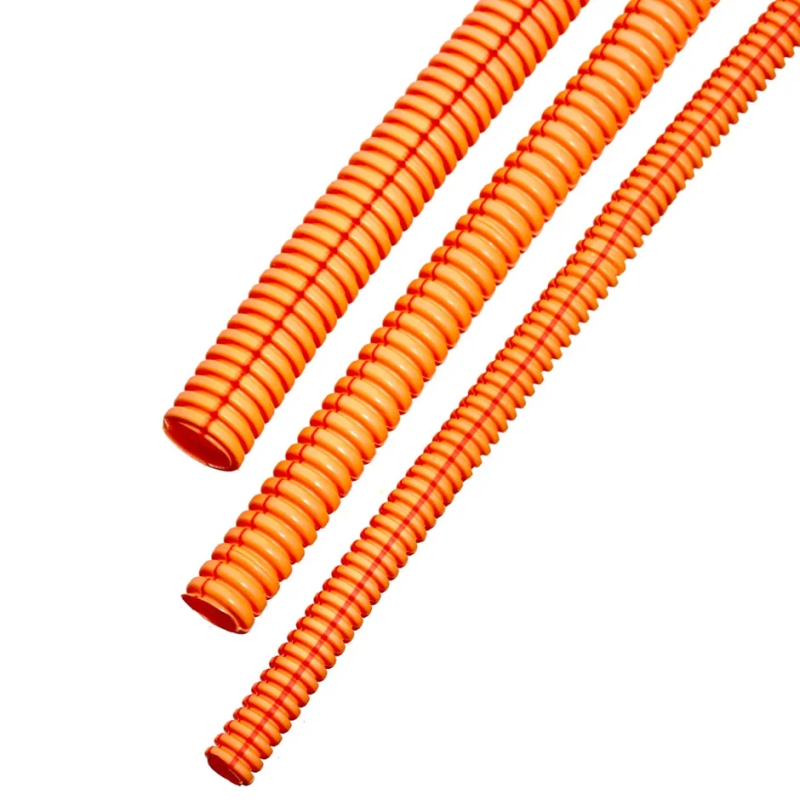

Оранжевая гофра — для чего она нужна

Оранжевый цвет в автомобильной промышленности — международный стандарт маркировки высоковольтных цепей (напряжение выше 60В постоянного тока). Это требование стандартов безопасности SAE J1742 и ISO 6722. Оранжевая гофра сигнализирует механику: «здесь высокое напряжение, будь осторожен при обслуживании».

Основные сферы применения:

• Электромобили и гибриды — главный потребитель. Силовые кабели от тяговой батареи к электромотору, от батареи к инвертору, к бортовому зарядному устройству — всё прокладывается в оранжевой гофре. С ростом рынка электротранспорта спрос на оранжевую гофру растёт ежегодно.
• Газобаллонное оборудование (ГБО) — проводка управления газовыми форсунками и редуктором, где напряжение выше стандартных 12В бортовой сети.
• Системы зажигания ДВС — высоковольтные провода к свечам зажигания (применяется реже, но встречается на спецтехнике).

По техническим характеристикам оранжевая гофра идентична чёрной тип В (негорючая, самозатухающая) — отличается только цветом.

Аксессуары для монтажа гофры

Гофра сама по себе — это только труба. Для полноценного монтажа нужны аксессуары, которые позволяют разводить, соединять и крепить гофру к кузову. Все аксессуары подбираются под конкретный наружный диаметр гофры — универсальных не бывает.

Тройники и разветвители

Когда жгут проводов расходится на два или три направления, используются тройники. Существует несколько типов:

• Т-тройники — разветвление под прямым углом (90°). Основной жгут идёт прямо, ответвление уходит вбок. Самый распространённый тип.
• Y-тройники — разветвление под углом ~45°. Используются там, где ответвление должно плавно отходить от основного жгута, без резкого излома.
• Т-тройники и Y-тройники с внутренним замком — имеют фиксирующий элемент внутри, который не позволяет гофре выскочить из тройника при вибрации. Рекомендуются для подкапотного пространства и зон с интенсивной тряской.
• А-разветвители и М-разветвители — специализированные элементы для сложных разводок с несколькими ответвлениями.

Крепёж

• Скобы и клипсы для гофры — пластиковые или металлические фиксаторы, которые крепят гофру к кузову, раме или элементам конструкции. Подбираются по наружному диаметру трубы. Бывают на саморез, на защёлку или под отверстие в кузове.
• Хомуты для крепления гофры — нейлоновые стяжки или специальные хомуты для фиксации гофры в местах, где скобы не подходят.

Соединители

• Чехлы и соединители — для герметичного стыка двух отрезков гофры одного диаметра. Нужны, когда цельного куска не хватает по длине.
• Адаптеры-переходники — для соединения гофры разных диаметров. Например, когда от основного жгута Ø20 мм ответвляется тонкий жгут в гофре Ø10 мм.
